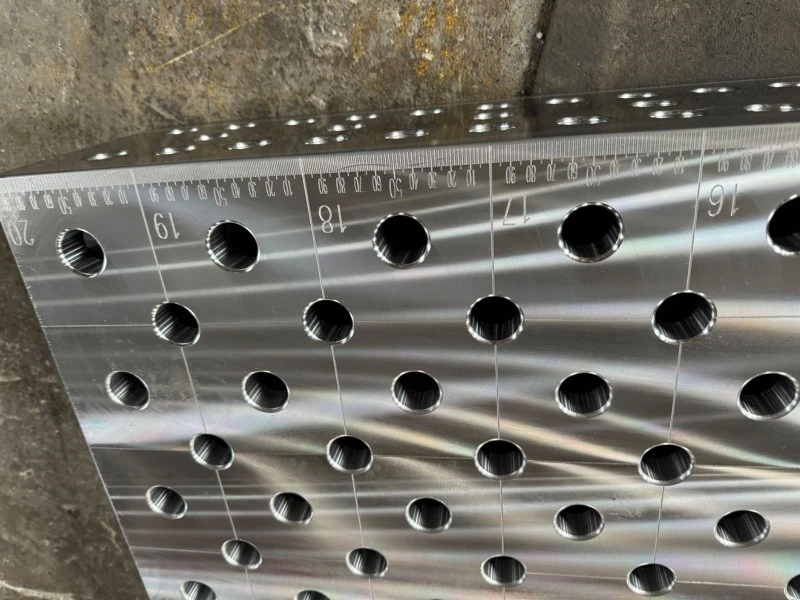

Αρθρωτό τραπέζι συγκόλλησης σχεδίασης συστοιχίας οπών 16 mm

◆ Σχεδιασμός διάταξης οπών ακριβείας:
◦ Διάμετρος οπής: Η τυπική διάμετρος οπής είναι 16 mm (με εξαιρετικά μικρές ανοχές).
◦ Διάσταση οπών: Η κοινή τυπική απόσταση πλέγματος είναι 50 mm x 50 mm. Τα υψηλότερα-μοντέλα υιοθετούν μια εξαιρετικά-πυκνή διάταξη οπών 25 mm x 25 mm, παρέχοντας απαράμιλλη ευελιξία σύσφιξης.
◦ Υψηλή-Μηχανική κατεργασία ακριβείας: Η ανοχή θέσης των οπών (συνήθως απαιτείται να είναι Μικρότερη ή ίση με 0,1 mm σε ολόκληρη την επιφάνεια του τραπεζιού) και η συνοχή των διαμέτρων των οπών είναι εξαιρετικά υψηλές, κάτι που αποτελεί τον ακρογωνιαίο λίθο της ακρίβειας ολόκληρου του συστήματος.
◆ Επιτραπέζιο πάγκο υψηλής-ακαμψίας:
◦ Λόγω της μικρής διαμέτρου οπής, η αναλογία στερεού μετάλλου είναι μεγαλύτερη για το ίδιο μέγεθος επιτραπέζιας επιφάνειας, με αποτέλεσμα εξαιρετική τοπική ακαμψία και διατήρηση της επιπεδότητας της επιφάνειας του τραπεζιού, η οποία είναι ιδιαίτερα κατάλληλη για τη στήριξη τεμαχίων ακριβείας.
◆ Αξεσουάρ ακριβείας:
◦ Όλα τα εξαρτήματα στήριξης, τα μπλοκ τοποθέτησης και οι στήλες στήριξης έχουν σχεδιαστεί με βάση τη διεπαφή 16 mm (συνήθως χρησιμοποιώντας μπουλόνια στερέωσης M10 ή M12).
◦ Τα αξεσουάρ χαρακτηρίζονται από το ότι είναι «μικρά, ακριβή και συμπαγή». Για παράδειγμα, μικρο-γρήγοροι σφιγκτήρες,-ακίδες εντοπισμού λεπτομερούς ρύθμισης, συσκευές στενής-γωνίας άκρων κ.λπ., μπορούν να λειτουργήσουν και να τακτοποιηθούν σε πολύ μικρούς χώρους.
◆ Υψηλή ακρίβεια τοποθέτησης:
◦ Η μικρή διάμετρος οπής σημαίνει μικρότερο κενό προσαρμογής μεταξύ του μπουλονιού και του τοιχώματος της οπής, παρέχοντας καλύτερη αρχική τοποθέτηση.
◦ Χρησιμοποιούνται ευρέως οι ακίδες, οι κωνικοί πείροι ή τα συστήματα τοποθέτησης κεφαλής{0}, τα οποία μπορούν να εισαχθούν απευθείας στις οπές για την επίτευξη ακριβούς ελεύθερης τοποθέτησης με διάκενο{{1} (ενώ το σύστημα 28 mm βασίζεται περισσότερο στον πλευρικό γρύλο για την εξάλειψη των κενών), με θεωρητικά υψηλότερη ακρίβεια τοποθέτησης (έως 05 mm ±0).
