Τυπικά πόδια τρισδιάστατου τραπεζιού συγκόλλησης

1. Διορθώθηκαν-προστατευτικά στο ύψος
Αυτή είναι η πιο βασική μορφή, με το ύψος των προεξοχών να μην ρυθμίζεται.
• Χαρακτηριστικά: Απλή δομή, ισχυρότερη ακαμψία και σχετικά χαμηλό κόστος.
• Σενάρια εφαρμογής: Σταθεροί σταθμοί εργασίας όπου η στάθμη του εδάφους είναι πολύ καλή και η πλατφόρμα δεν χρειάζεται μετακίνηση ή ρύθμιση ύψους μετά την εγκατάσταση.
2. Ρυθμιζόμενα εξαρτήματα ύψους
Αυτός είναι ο πιο ευρέως χρησιμοποιούμενος τύπος, ο οποίος πραγματοποιεί την οριζόντια βαθμονόμηση της πλατφόρμας ενσωματώνοντας έναν μηχανισμό ρύθμισης στο κάτω μέρος ή στο εσωτερικό των υποστηριγμάτων.
• Μέθοδοι προσαρμογής:
◦ Ρύθμιση μπουλονιού: Υπάρχει ένα μεγάλο μπουλόνι ρύθμισης (μπουλόνι αγκύρωσης) στο κάτω μέρος του εξωφύλλου. Περιστρέφοντας το μπουλόνι, το ύψος του εξωφύλλου μπορεί να ρυθμιστεί με ακρίβεια, ρυθμίζοντας έτσι με ακρίβεια το επίπεδο της πλατφόρμας. Αυτός είναι ο πιο κλασικός και αξιόπιστος τρόπος.
◦ Ρύθμιση μπλοκ σφήνας: Σε ορισμένα σχέδια, η λεπτή ρύθμιση επιτυγχάνεται χτυπώντας το μπλοκ σφήνας, το οποίο χρησιμοποιείται επίσης για την ισοπέδωση.
• Χαρακτηριστικά: Βασική λειτουργία. Μπορεί να αντισταθμίσει την ανομοιομορφία του εδάφους και να εξασφαλίσει το επίπεδο εγκατάστασης της πλατφόρμας, το οποίο αποτελεί τη βάση για τη διασφάλιση της ακρίβειας συγκόλλησης.
• Σενάρια εφαρμογής: Σχεδόν όλα τα σενάρια εγκατάστασης, ειδικά συνεργεία με ελαφρώς ανώμαλο έδαφος.

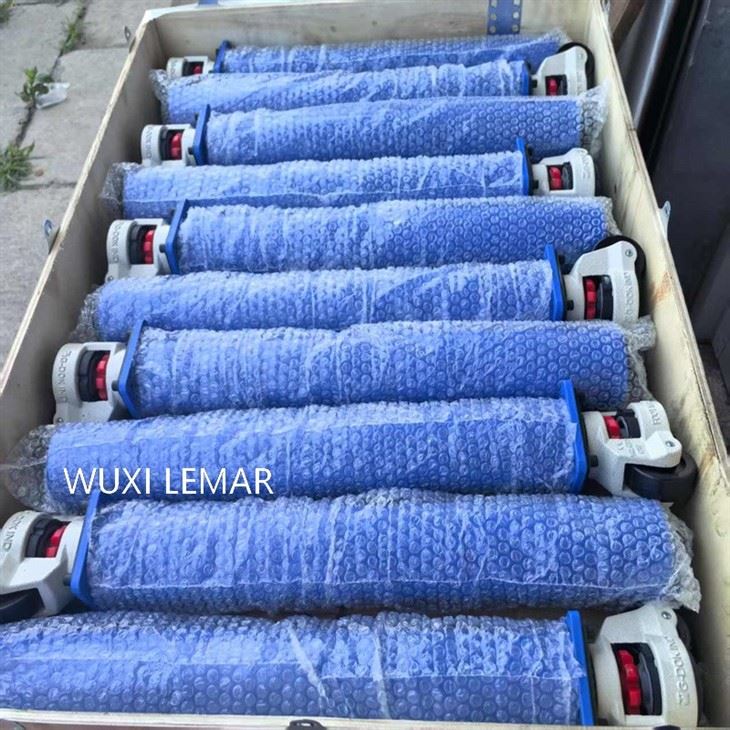

3. Εξωθητήρες με λειτουργία κίνησης
Προκειμένου να ανταποκριθεί στην ευέλικτη διάταξη της γραμμής παραγωγής, ορισμένα εξώφυλλα θα ενσωματωθούν με κινούμενες συσκευές.
• Δομή: Συνήθως, οι γενικοί τροχοί ή τροχίσκοι εγκαθίστανται στο κάτω μέρος ενός εξωφύλλου, ενώ άλλοι εξάρσεις είναι εξοπλισμένοι με κατευθυντικούς τροχούς ή συσκευές ανύψωσης.
• Τρόποι λειτουργίας:
◦ Moving mode: Ολόκληρη η πλατφόρμα ανυψώνεται με μηχανισμό ανύψωσης ή βίδα, έτσι ώστε οι τροχοί να ακουμπούν στο έδαφος και να μπορεί να μετακινηθεί εύκολα.
◦ Τρόπος λειτουργίας: Χαμηλώστε την πλατφόρμα έτσι ώστε η συμπαγής βάση εξάρτησης (ή ο κοχλίας ισοπέδωσης) να πιέζεται σταθερά στο έδαφος. Αυτή τη στιγμή, οι τροχοί αιωρούνται και η πλατφόρμα είναι τόσο σταθερή όσο μια σταθερή εγκατάσταση, εξαλείφοντας αποτελεσματικά τους κραδασμούς και το κούνημα.
• Χαρακτηριστικά: Βελτιώστε σημαντικά την ευελιξία της πλατφόρμας, κατάλληλη για συνεργεία που πρέπει να προσαρμόζουν συχνά τη διάταξη των σταθμών εργασίας.
• Σενάρια εφαρμογής: Συγκόλληση τεμαχίων μικρού και μεσαίου μεγέθους-και εύκαμπτων μονάδων παραγωγής με πολλαπλές ποικιλίες και μικρές παρτίδες.
